オリジナル製品設計・製造・販売

ソーラー型 RTK-GPS基準局／特定小電力無線データ伝送装置

製品名：RTK-GPS基準局

型式番号：FSD-22

製品名：特定小電力無線データ伝送装置

型式番号：FSDTR-01

オリジナル機器設計・製造

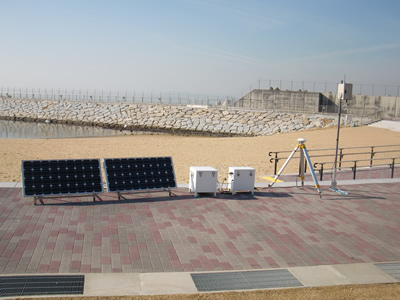

[基準局の基本構成]
コントロールボックス[制御部：GPS 受信機(Base 仕様)内蔵]
GPS アンテナ(基準局用：整準台及び三脚を含む)
バッテリーボックス[バッテリー容量：10 時間率70Ah]
ソーラーパネル(最大出力：85W/基×2 基，設置用架台含む)
FSDT-01 データ伝送装置(送信部)
他、専用付属ケーブル類等

[移動局の基本構成]
GPS 受信機(Rover 仕様)，GPS アンテナ(移動局用：専用固定金具を含む)，
FSDR-02 データ伝送装置(受信部)及びアンテナ(オプション)
他、専用付属ケーブル類等

[補足]
補正データの送信及び受信は、特定小電力無線データ伝送装置で行います。
FSDR-01　データ伝送装置(送信部)
1/4λ空中線付属，送信出力：10mW，電源電圧：6～12VDC
使用周波数帯域：429.1750MHz～429.7375MHz，46ch(Pitch:12.5kHz)

FSDR-02 　データ伝送装置(受信部)
電源電圧：6～12VDC
1/2λ空中線(ｵﾌﾟｼｮﾝ)－中心周波数429.5MHz
基準局及び移動局に標準搭載されるGPS 受信機は下記の装置です(2015 年2 月現在)。
・Trimble SPS855 [Base(基準局)仕様，Rover(移動局)仕様]
電源電圧：10.5～28VDC，
補正データ伝送フォーマット：CMR+
補正済みデータ出力フォーマット：NMEA-GGA，NMEA-GGK

機能：本設備機器は、移動設置が出来るRTK(Real Time Kinematic)－GPS 測位を行う為の固定局(基準局)です。
本基準局のGPS アンテナは正確に既知点(国家・公共基準点)上に設置され、５個以上の任意の常時可視
GPS 衛星から発信される電波信号を受信して解析(位置補正)を行い、補正データを移動局(作業船)へ送信します。
移動局のGPS 受信機は基準局が受信する同じGPS 衛星の信号を受信し、基準局から送られた補正データを

基に計算を行い、移動局(作業船)の位置を算出(補間処理)します。
算出された補正済みデータは、GPS 受信機より所定のフォーマット[NMEA－GGA,GGK]でリアルタイム(1Hz)
出力され、シリアルデータ通信用ケーブルを介して｢施工管理システム｣搭載PC に入力します。
ソーラーパネル及び密閉型バッテリーを通常電源としており、外部供給電源が無い場所で使用出来ます。
商用電源(AC100V)を外部供給電源として利用出来ます。

概要・基本構成図については下記項目もご参照ください。　　　　
